mesh自組網設備無線傳輸性能測試報告
測試時間：2021年7月19日
測試目的
測試非通視情況下96系列自組網設備在天線距離地面50cm時4臺組網傳輸效果；
b) 測試非通視情況下96系列自組網設備在天線距離地面50cm時點對點組網傳輸效果；
c) 測試非通視情況下96系列自組網設備在天線距離地面50cm時三點鏈?zhǔn)街欣^傳輸效果。
測試地點和天氣

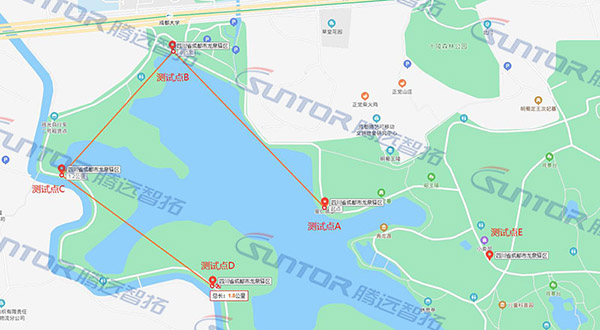

測試地點：成都青龍湖濕地公園
測試天氣：晴天

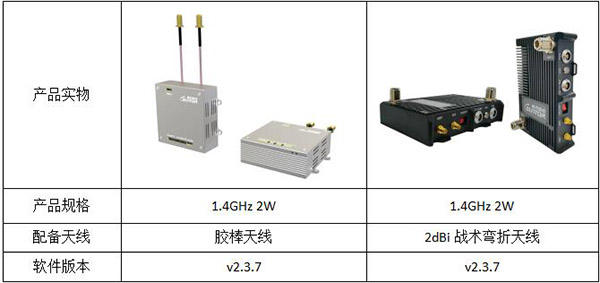

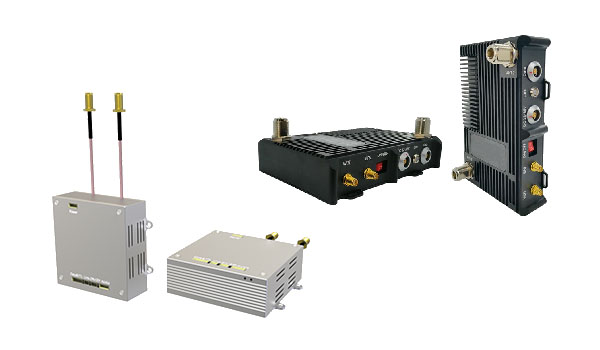

測試產品
測試儀器或工具
3臺筆記本電腦，千兆網口，win10系統，每臺都安裝有iperf3軟件。
測試內容
非通視情況下96系列自組網設備在天線距離地面50cm時傳輸效果；

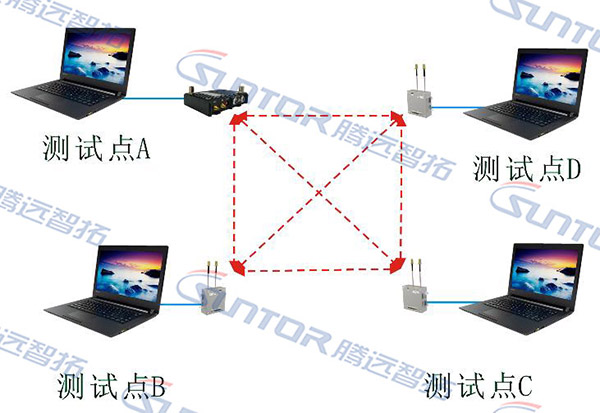

圖1 測試四臺設備組網部署圖

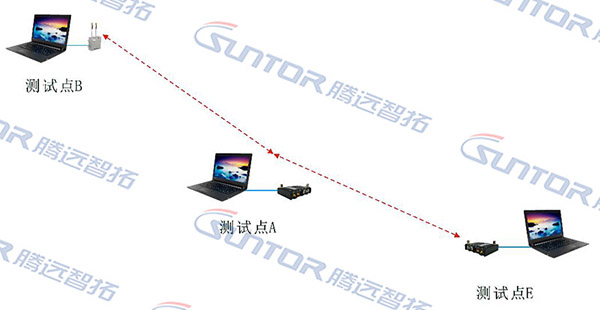

圖2 測試點對點及三點鏈?zhǔn)浇M網部署圖
本次測試包括以下內容：
1. 測試非通視情況下96系列自組網設備在天線距離地面50cm時4臺組網傳輸效果；
2. 測試非通視情況下96系列自組網設備在天線距離地面50cm時點對點組網傳輸效果；
3. 測試非通視情況下96系列自組網設備在天線距離地面50cm時三點鏈?zhǔn)街欣^傳輸效果。
測試流程
測試步驟
1) 在測試點A、B、C、D各放置一臺自組網設備，設備天線距離地面高度50cm，使用電池供電，先將使設備進行組網；
2) 在測試點A、B各連接一臺電腦，通過iperf3測試A與B的傳輸速率
3) 在測試點D連接電腦，通過iperf3分別測試D點到測試點A、B的傳輸速率；
4) 截圖，記錄測試數據；
5) 斷開測試點C、D電源，在測試點E放置一臺設備，然后通電和測試點A、B進行組網；
6) 在測試點E連接電腦，通過iperf3分別測試E點到測試點A、B的傳輸速率；
7) 截圖，記錄測試數據，形成測試報告。
測試現場記錄

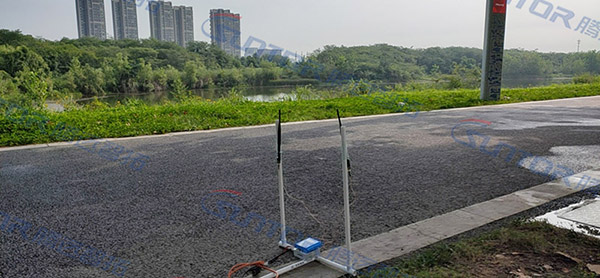

測試點A照片

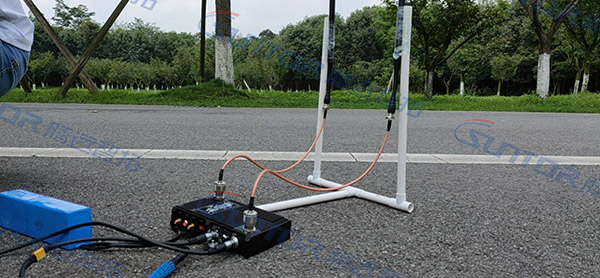

測試點B照片
測試點C照片
測試點D照片

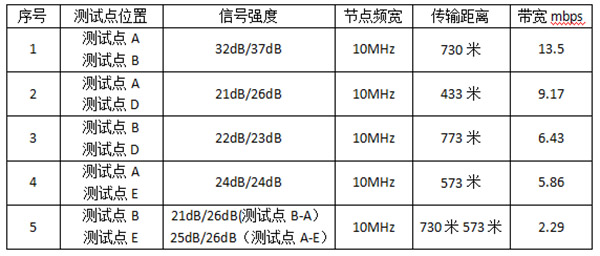

測試結果
測試問題與分析
測試點之間極限傳輸距離較近，信號強度較弱，原因是設備傳輸性能受地形和遮擋物影響較大；
測試結論
自組網設備在遮擋環境下傳輸性能會受較大影響，鏈路通過中轉后會有帶寬衰減。
