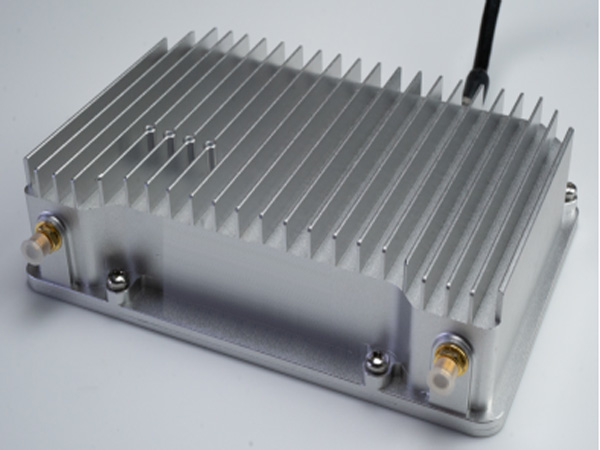

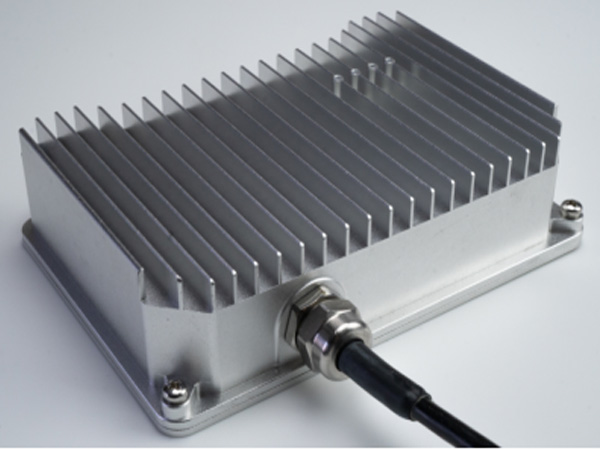

產品介紹

HW-YC150KM是一款點對點，點對多點寬帶接入及數據傳輸產品。支持多種帶寬分配，支持一個中心節點最多連接255個子節點，采用扁平化系統架構設計，有效減少系統延時，提高系統傳輸能力，傳輸距離遠、數據吞吐量大、抗干擾性強等特點。

支持800MHz 、1437MHz兩個頻段，支持自動功控，支持高達43dBm的發射功率。設備提供PH2.0，RS232串口，RJ45標準網絡接口。

自動頻點控制：

HW-YC150KM開機后會用上次關機前預存頻點嘗試布網。如果預存頻點不適合布網，會自動嘗試使用其他可用的頻點來布網。如果布網成功且沒有失步，工作頻點將保持不變。如果中心節點失步，則會自動重新選擇頻點布網；如果接入節點失步，則會發起新的搜網過程直到搜到新的可用頻點接入。

自動功率控制：

HW-YC150KM中心節點使用最大的額定發射功率，接入節點發射功率隨信號質量自動調節控制。

頻寬配置：

HW-YC150KM支持1.4MHz、3MHz、5MHz、10MHz、20MHz、40MHz、80MHz多種頻寬。

傳輸距離：

HW-YC150KM支持軟件限制距離，需根據實際應用場景選擇5~150KM合適的版本。

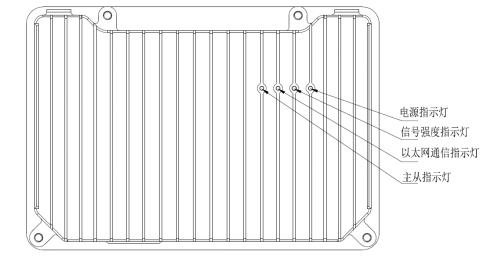

接口參數與指示燈：

主從指示燈：設備為主機狀態時常亮，設備為從機狀態時閃爍。

以太網通信指示燈：設備上電后會快速閃爍數次以自檢。正常工作時會根據數據流量閃爍。

信號強度指示燈：綠色→黃色→紅色→暗滅，信號強度由強變?nèi)酰鐣r(shí)候設備與主機/從機失去連接。

電源指示燈：亮起時設備供電正常，熄滅時請檢查設備供電是否符合要求。

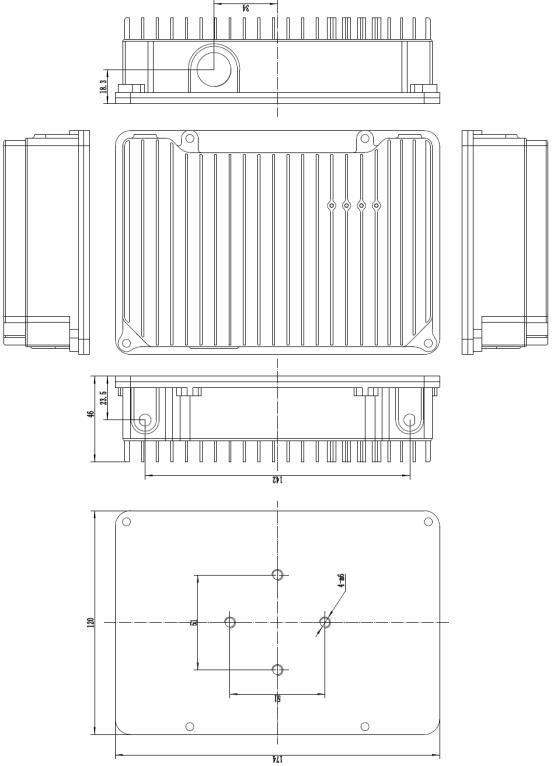

機械參數：

重量：約750g（不含配套線纜與天線）

*圖上標注尺寸為mm。

產品特征

1、點對點, 或是多點寬帶接入及數據傳輸、一個中心節點最多連接255個子節點。

2、持高達43dBm的發射功率。

3、支持1.4MHz、3MHz、5MHz、10MHz、20MHz、80MHz 頻寬.

4、支持800MHz、1437MHz兩個頻段(定制化產品)。

5、最遠可以提供遠達150km的距離5M的傳輸帶寬（主機架設100米高度時,實測)。

6、最大帶寬點對點通信可以實現125M 實際帶寬.

7、支持最快100公里/小時的移動速度穩定通信.

8、支持定向天線和全向天線自由組合無線通信.

9、支持自動功率控制；支持自動頻點控制.

10、支持網口通信.

11、支持IP65防水等級.

12、根據客戶需求以及現場環境可定制800MHz、1437MHz兩個頻段的設備。

典型額定值：

輸入電壓：24V±10%

整機功耗：約50W（典型應用場景）

發射功率：41±2dBm

收發端匹配天線：800MHz/1437MHz（必要）

接收端匹配天線：800MHz/1437MHz（非必要）

存儲溫度：-40℃～+85℃

工作溫度：-40℃～+85℃

 * 典型應用場景指點對點通信，雙天線工作模式，1437MHz工作頻段，150M帶寬，43dbm發射功率，工作溫度25℃，濕度 50%，直流24V供電。

 * 必要指如果該設備不接可能會導致設備的損壞.收發端天線為指示燈面左側。

 * 非必要指該設備接入與不接入不會導致設備的損壞，會造成性能的嚴重差異.接收端天線為指示燈右側。

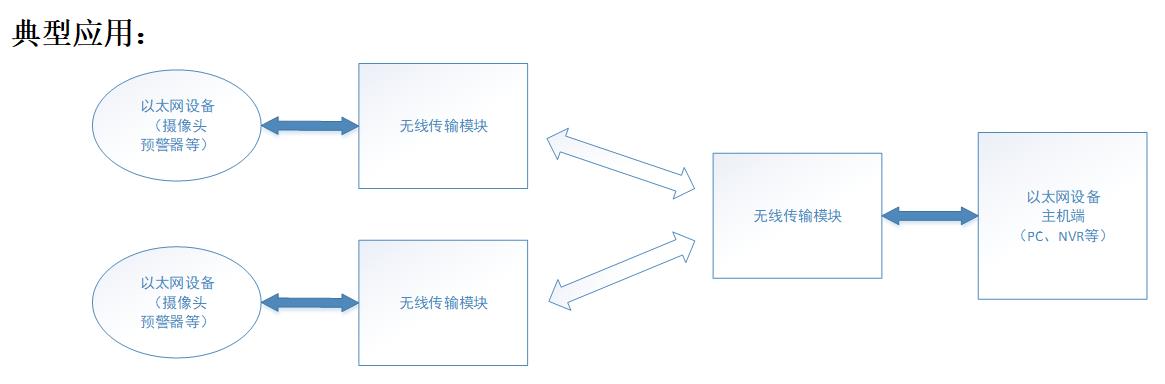

應用場景

• 點對多點組遠距離自組網的物聯網網絡通訊
• 安防、水文巡線、森林防水等
• 應急救援、安保應急通訊等
