一、系統簡介

   太陽能無線監控系統利用取之不盡、用之不竭的清潔環保能源太陽能供電，同時系統采用了先進的音視頻遠距離無線組網技術，使無法得到電力供應的偏遠地區實現遠程不間斷監控成為可能。隨著太陽能無線監控系統集成技術的成熟，該系統在全球得到越來越普遍的應用。本系統具有：環保節能、無需挖溝或架設電力架、不需要大量線材、不需要輸變電設備、施工周期短、不消耗市電不產生電費、不受地理位置限制、維護費用低、低壓無觸電危險及移動靈活等諸多優點。


   本系統主要應用于野外以及城市不方便布線的區域，例如：建筑工地、水庫大壩、河流水位、漁場林場、野生動物活動監控、野生動物反盜獵、礦山道路及周邊、森林防火、石油天然氣管道、鐵路沿線、高速公路、隧道監控、村莊道路、景區監控、高爾夫球場、文物古跡、大型工廠室外監控、別墅周邊、城市廣場、島嶼監控、邊防監控、單兵偵測等等。簡單概括為“三無”的地方，即無人無電無網絡，但需要實時監控管理又需要節能零排放無污染的地方或區域。

二、系統原理和架構

（圖源網絡，侵刪）

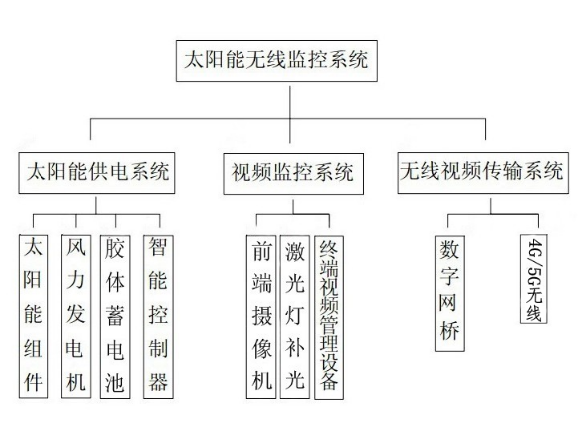

   太陽能無線監控系統主要由太陽能供電系統、無線視頻傳輸系統、視頻監控系統三個子系統組成。

   太陽能供電子系統是由太陽能組件、風力發電機、膠體蓄電池、智能充放電控制器等組成，而無線視頻傳輸子系統是由數字網橋、4G/5G無線網絡、COFDM等組成，視頻監控子系統是由攝像機、終端視頻管理設備（如數字硬盤錄像機）等組成。根據需要可增加其它輔助功能如：前端拾音、前端喇叭、前端錄像、前端傳感、視頻分析、無線廣播、移動偵測、無線信號中繼站等。

（1）太陽能供電子系統

（圖源網絡，侵刪）

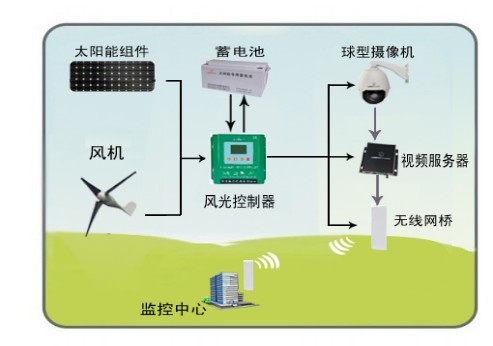

   該系統主要由太陽能組件、風力發電機、膠體蓄電池、智能控制器等組成。太陽能組件和風力發電機將光能轉變?yōu)殡娔?，?jīng)由一臺風光互補智能控制器的控制，把電能存儲到蓄電池（充電）；需要供電時，打開控制器開關接通負載，把蓄電池中的電能提供給負載（放電）。智能控制器的主要作用是對蓄電池進行充放電管理，當在工作時間內蓄電池供電不足時，控制器自動切斷負載供電，對蓄電池進行過放保護；當蓄電池持續充電時，控制器對蓄電池進行過充保護。

   太陽能發電是整個系統工作能量的主要來源，太陽能組件的大小需要根據負載設備的耗電量來決定。風力發電平時起輔助供電的作用，在連續陰雨天的時候，風力發電機將發揮重要作用，以確保對控制器的不間斷供電，從而避免了長時間陰雨天氣下供電系統的癱瘓。

   很多用戶有這樣一個認識誤區，攝像機是由太陽能來供電，實際上給攝像機供電的是蓄電池，太陽能只是負責給蓄電池充電，所以蓄電池對于太陽能供電系統來說也是非常重要的一環；太陽能供電系統因長期處于大幅度充放電狀態，如果采用普通鉛酸蓄電池大幅充放電壽命會比較短，而且蓄電池通常是埋在地下，頻繁更換費時費力，所以應采用太陽能專用膠體蓄電池，膠體蓄電池質量高循環壽命好可達5-8年，是普通鉛酸電池壽命的兩倍以上；深放電循環性能好，耐高頻率充放電及過放電、自放電小可以長期不充足電又進行放電、適應環境溫度范圍廣尤其是低溫，使用時無酸霧氣體析出，無電解質外溢更為環保。

   蓄電池是在沒有日照情況下維持系統工作所需的能量來源，當發生連續陰雨天的情況時就需要蓄電池有足夠的電量維持整個系統的連續工作，因太陽能膠體蓄電池的價格較高，不能因為顧及一年當中會出現幾次長的陰雨天而增加系統蓄電池配置，使系統在大部分時間內蓄電池配置都處在浪費的狀態，過多配置蓄電池的結果必然導致成本大幅上升。所以太陽能供電應用系統應允許發生概率較低的缺電現象，蓄電池獨立供電時間一般為4-10天。

   太陽能無線監控系統與普通有線監控系統的工作原理不一樣。普通有線監控系統可以不考慮攝像機或其它負載的電壓和功率，也可以不考慮系統的工作時間，而在太陽能無線監控系統中攝像機或者其它負載的功率越大，工作時間越長，系統的配置就會越大，系統的價格就會越高。由于太陽能發電和蓄電池儲電的寶貴，它直接影響了整個系統的建設成本，因此整個系統中負載設備的低功耗運行成為了太陽能無線監控系統的關鍵。首先負載設備的電壓如攝像機應選擇DC12V，不少用戶錯誤的選擇AC24V的負載設備如市場上常見的AC24V高速球攝像機，這不僅造成經多次電壓轉換帶來的電量損耗以及增加逆變電設備額外增加了耗電，而且增加了系統故障率，給以后系統運行的問題頻發埋下隱患。電壓轉換具體說明：如果選擇AC24V球機需要增加逆變器（逆變器增加了耗電），把電壓從直流12V轉換成交流220V，再增加適配器，把電壓從交流220V降到交流24V，經過幾次轉換電量流失，有限的太陽能利用率大打折扣。

   其次負載設備應選擇低耗電的產品以有效降低系統耗電量。為了解決夜視中紅外燈功率過大的問題，本公司特別研發了太陽能系統專用低功耗激光節能、主板節能球機，采用全新低溫低功耗激光技術，激光燈比普通點陣燈省電80%，最新球機云臺節電電路，耗電為普通球機的一半，以獲得更長的蓄電池續航天數；激光紅外距離200米，野外夜視效果遠遠優于點陣紅外，從而使得攝像機的功耗大為降低的同時又滿足了夜視需求，也降低了太陽能系統的供電成本。

（2）無線視頻傳輸子系統

（圖源網絡，侵刪）

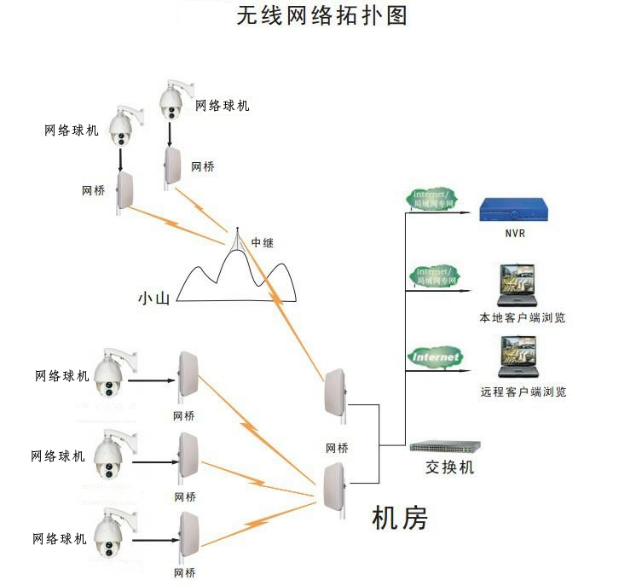

   目前適合進行太陽能無線監控的數據傳輸方式有三種，一是基于無線網橋的微波網絡，二是基于無線平臺運營商的4G/5G網絡。三是COFDM網絡。三種網絡具有各自不同的優點，用戶可以有針對性地進行選擇。

   如果用戶的監控點離監控中心之間的距離為20公里以內，而且中間沒有遮擋，或者可以通過增加很少的中繼點連接到監控中心，這種情況就比較適合采用網橋傳輸。采用數字網橋傳輸可以獲得較高的有效帶寬，保證視頻傳輸?shù)那逦群土鲿承裕鶕?jù)現場情況可選擇一對一或者一對多進行無線傳輸，并且網橋的傳輸完全免費。本系統網橋的通訊頻率為5.8G帶寬為300M，5.8G通訊頻率是國家允許使用的民用開放頻段，本公司新款網橋具有傳輸距離遠、無線鏈路穩定、易于調試、可接入雙攝像機等優點。

   如果用戶的監控點周圍有4G/5G信號，而且監控點和監控中心之間有很多建筑物或山體遮擋，這時采用4G/5G視頻傳輸將是一個比較好的選擇。利用4G/5G視頻傳輸，將視頻數據通過相關的4G/5G平臺運營商的網絡傳遞到監控中心。

   綜合起來比較，網橋可以免費傳輸百萬高清視頻，適合于沒有或較少遮擋的地區。4G/5G傳輸由于運營商大量基站的支持，可以有效地克服建筑等對信號的阻擋，適合于城市、村莊、郊區和快速應急應用。另4G/5G視頻傳輸會產生較高的流量費用，具體收費標準請咨詢當?shù)?G/5G平臺運營商。

   4G/5G可以實時傳輸百萬高清圖像，但目前信號覆蓋區域有限，有4G/5G信號覆蓋的項目可以予以考慮在沒有4G/5G信號的野外又有較多的山體遮擋可以采用COFDM傳輸，COFDM具有一定的穿透障礙物以及在移動中傳輸?shù)哪芰Γ途W(wǎng)橋一樣它是基于自身的傳輸所以傳輸也是免費的，一般應用于移動單兵設備、無人機圖傳等，當然也可以應用于遮擋情況復雜多建筑物的城市。

（3）視頻監控子系統

（圖源網絡，侵刪）

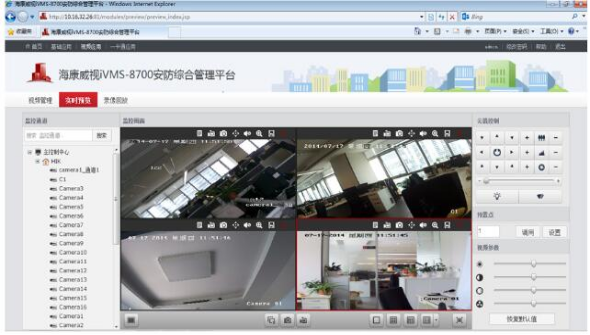

   以網橋傳輸為例，目標監控點的圖像由攝像機進行采集，經由網絡視頻模塊轉換成網絡數字信號發送給數字網橋，由數字網橋無線發送到監控中心的網橋，再由網橋通過RJ45網線傳輸給數字錄像機或者安裝有專用客戶端軟件的電腦主機進行視頻監控和錄像。前端攝像機根據用戶需求選擇固定槍機或者可以360°旋轉的球型攝像機，另外根據對圖像質量的要求可選擇模擬高清攝像機或者數字高清攝像機。本公司研發的微光攝像機夜視無需紅外燈，可在環境微光下捕捉圖像。如在野外完全無光環境可采用本公司的同步變焦網絡球機系統，其同步變焦激光燈功率僅為5W，夜視距離高達200米，在霧雪等惡劣天氣下有較強的穿透力，使用壽命是普通紅外燈的3-5倍，特別適合用于野外環境下對控制耗電量要求極高的太陽能監控系統。

   本系統采用標準RJ45網絡通訊口，和電腦網絡無縫對接并可實現任何節點的遠程監控。如用戶僅要求在本地監控，則不需要寬帶網絡支持。用戶在監控中心可以隨時了解和控制前端攝像機的工作狀態，如對攝像機菜單進行調整，對球機云臺進行上、下、左、右調整，對一體機鏡頭進行拉近拉遠、手動或自動聚焦，進行預置位設置、巡航軌跡設置、對錄像進行查詢和回放。監控點數量較多時，可選擇使用本公司的數字硬盤錄像機或者轉發平臺軟件進行處理。如果用戶的顯示設備是電視墻，另需要視頻解碼器和矩陣進行連接。
